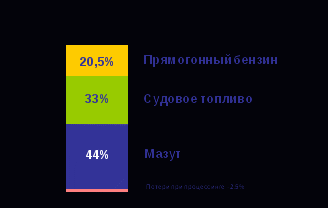

Структура выпуска продукции в зависимости от сырья/The structure of the output.

Пост обновлен 22 окт. 2018 г.



УПТСД состоит из следующих блоков и узлов:

  • блок электрообессоливания (ЭЛОУ);

  • блок атмосферной перегонки (АТ);

  • блок стабилизации бензина;

  • узел приготовления и подачи реагентов;

  • воздушная компрессорная;

  • узел получения инертного газа;

  • наземная факельная установка;

  • узел охлаждающей жидкости насосного оборудования.

Блок ЭЛОУ предназначен для глубокого обезвоживания и обессоливания нефти с исходным содержанием хлористых солей до 100 мг/л и воды до 0,5%. Эффективное глубокое обезвоживание и обессоливание сырой нефти осуществляется последовательно в двух электродегидраторах до остаточного содержания воды - не более 0,1% об. и хлористых солей - не более 3мг/л, что соответствует требованиям к сырью, поступающему на установки АТ. С целью снижения расхода свежей воды на промывку и уменьшения сброса загрязненной воды после ЭЛОУ, предусмотрено вторичное использование воды, выводимой из электродегидратора 2-йступени, в элекродегидраторе 1-й ступени. Узел атмосферной перегонки служит для перегонки нефти методом ректификации при избыточном давлении. С учетом низкого потенциального содержания бензина в сахалинской нефти, а также исходя из того, что бензин является попутной продукцией установки, к которой не предъявляется особых требований по качеству, принята одноколонная схема ректификации нефти без предварительного отбензинивания. Из ректификационной колонны отбираются три дистиллятных продукта: бензин, два боковых погона – легкое дизельное топливо и тяжелое дизельное топливо, кубовый остаток – мазут. В связи с большим различием по содержанию газа и бензиновых фракций в западносибирской и сахалинской нефти для обеспечения нормальной работы тарелок колонны предусмотрено два режима работы ректификационной колонны К-1:

  • 1,7 кгс/см2 (по верху К-1) - для западносибирской нефти;

  • 0,9 кгс/см2 (по верху К-1) - для сахалинской нефти.

______________________________________

PTSD consists of the following units:

unit elektrooniline (ELOU);

atmospheric distillation unit (at);

the stabilization unit of gasoline;

reagent preparation and supply unit;

air compressor;

inert gas production unit;

ground flare installation;

coolant unit of pumping equipment.


The ELOU unit is designed for deep dehydration and desalination of oil with an initial content of chloride salts up to 100 mg/l and water up to 0.5%. Effective deep dehydration and desalting of crude oil is carried out in series in two electric dehydrators to the residual water content - not more than 0.1% vol. and chlorides - not more than 3мг/l, which meets the requirements of raw materials arriving at the installation at. In order to reduce the consumption of fresh water for washing and reduce the discharge of contaminated water after ELOU, the secondary use of water derived from the 2nd stage electric dehydrator in the 1st stage electric dehydrator is provided.

Atmospheric distillation unit is used for distillation of oil by rectification at overpressure. Given the low potential of the content of gasoline in the Sakhalin oil and also based on the fact that gasoline is associated products installation, which does not impose special requirements on quality, adopted one-column scheme of distillation of crude oil without pre-topping.

Three distillate products are selected from the distillation column: gasoline, two side epaulets – light diesel fuel and heavy diesel fuel, the bottoms – fuel oil.

Due to the large difference in the content of gas and gasoline fractions in the West Siberian and Sakhalin oil, two modes of operation of the K-1 distillation column are provided to ensure the normal operation of the column plates:


1.7 kgf / cm2 (on top of K-1) - for West Siberian oil;


0.9 kgf / cm2 (on top of K-1) - for Sakhalin oil.
